대구 수성구 황금동에서 TV 수리를 위해 방문을 하셨습니다.
JVC 65인치 LED TV 모델:LT-65MK770
65인치라 실고 오신다고 고생을 하셨습니다.
백라이트 불량으로 로고가 희미하게 보일 정도입니다.
자재도 구매하야 하고 수리 시간도 넉넉히 달라고 말씀드렸습니다.

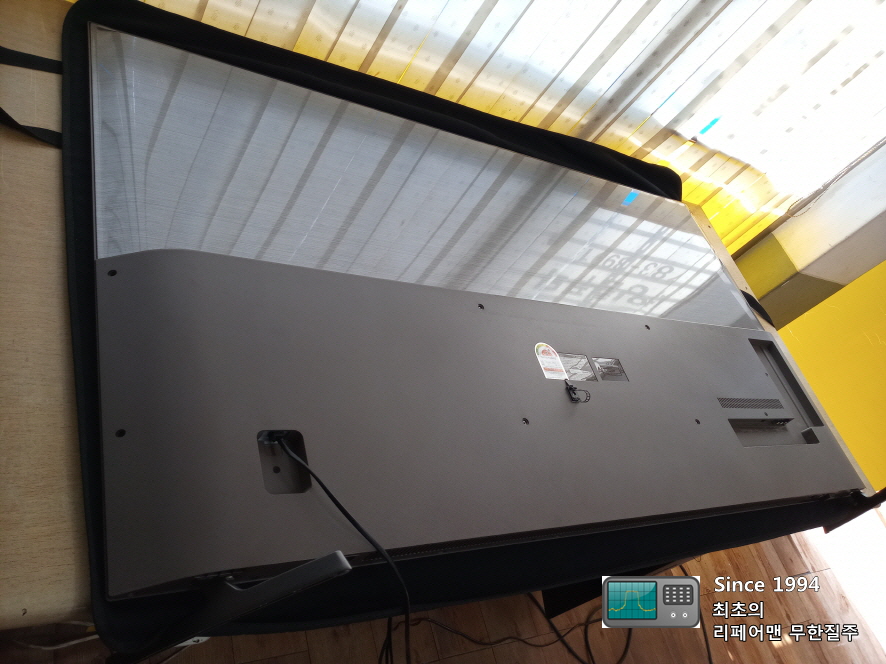

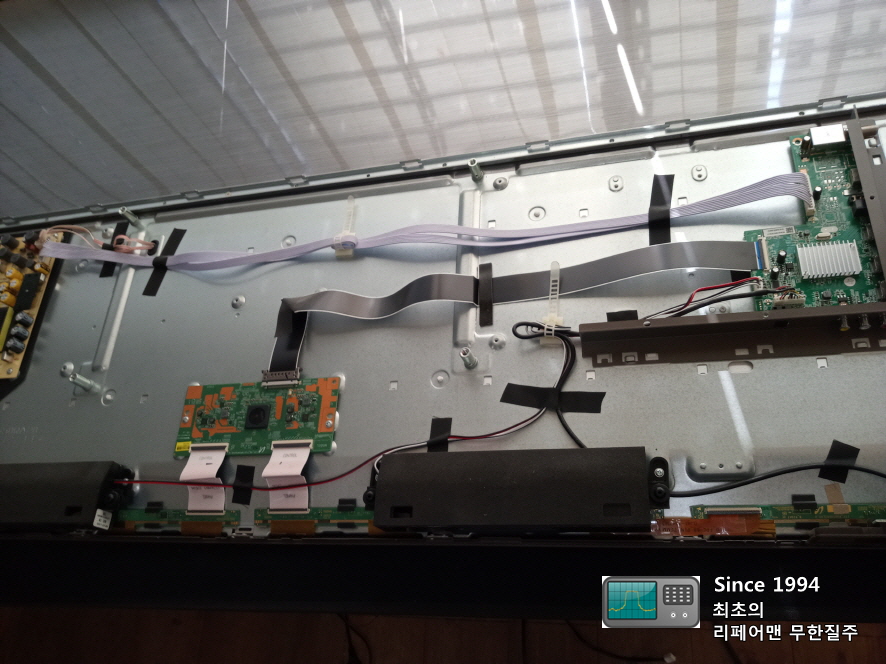

TV 커버를 열고 내부 점검을 합니다.
좌측 편 파워에는 백라이트 결선이 보이는군요

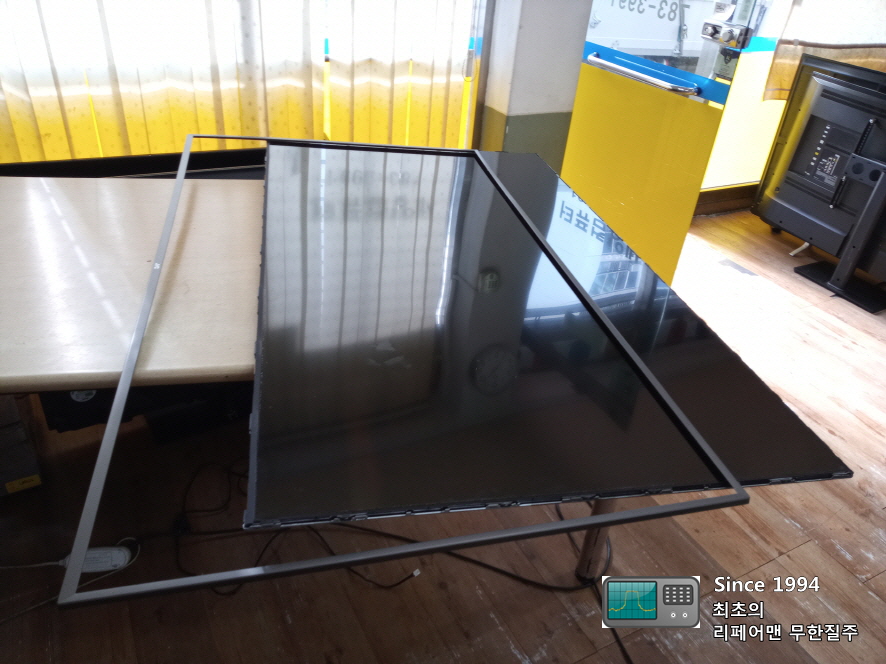

테두리를 조심히 뜯어내고 패널 상태를 확인합니다.
패널은 파손이나 흠집은 없습니다.
패널 부위 덮인 테이프를 열을 가열해서 제거합니다.
액정 부위 분해 시 신경이 많이 쓰이는 부분입니다.

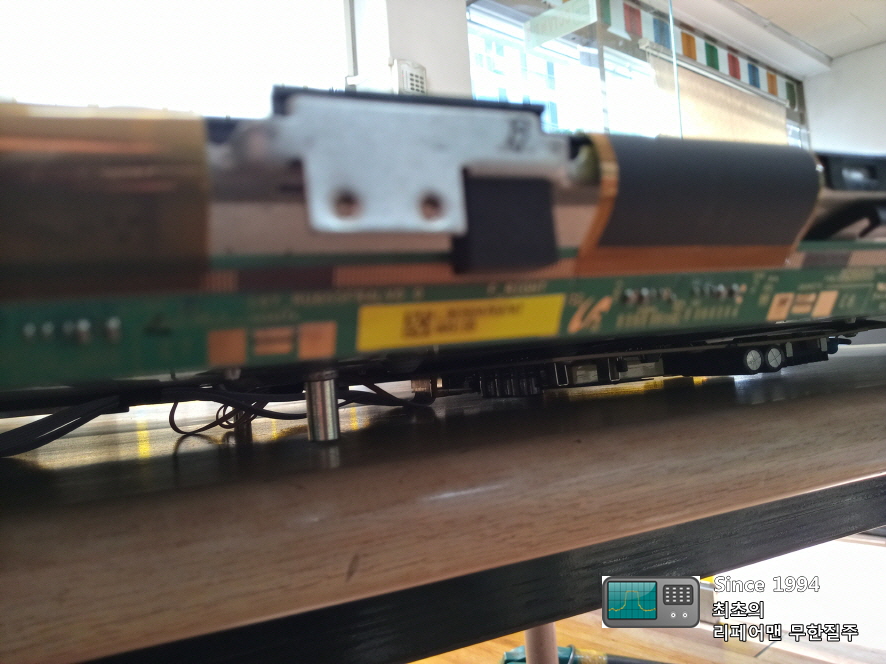

패널 보드를 보호하는 검은 스펀지를 제거합니다.
도광판까지 분리하면 내부가 보입니다.

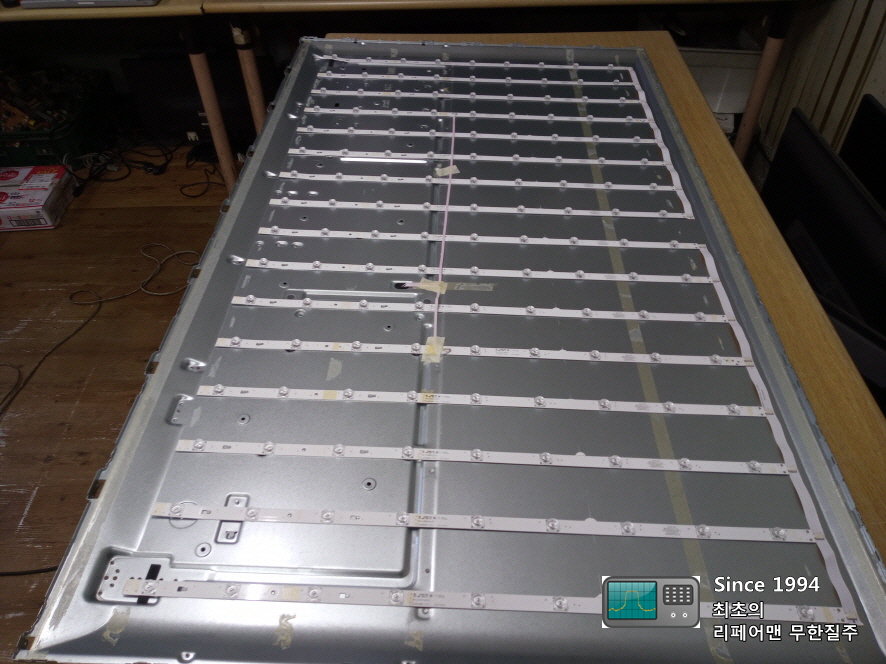

인치도 큰 만큼 램프도 엄청 많습니다.
16개씩 9줄 총 144개입니다.

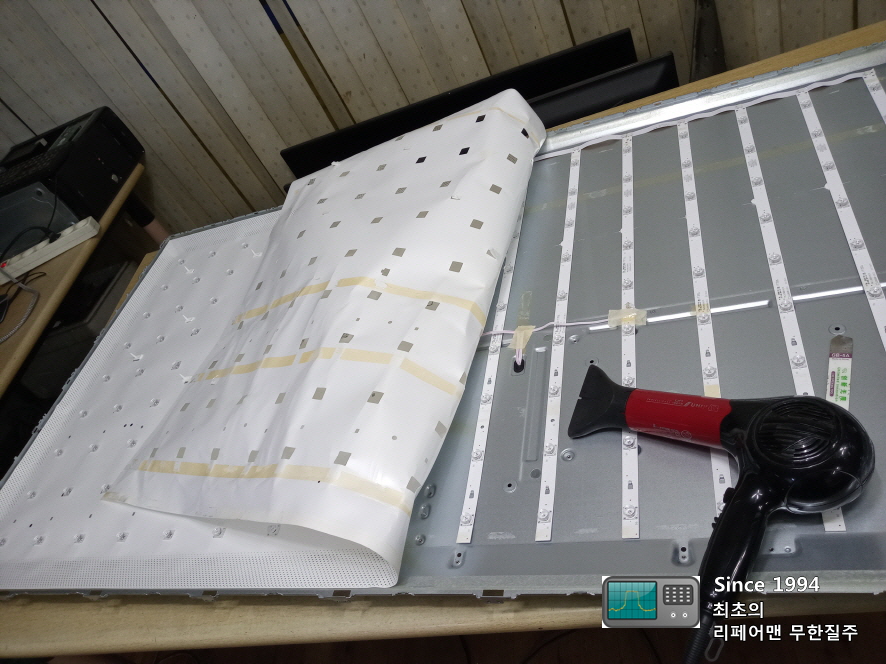

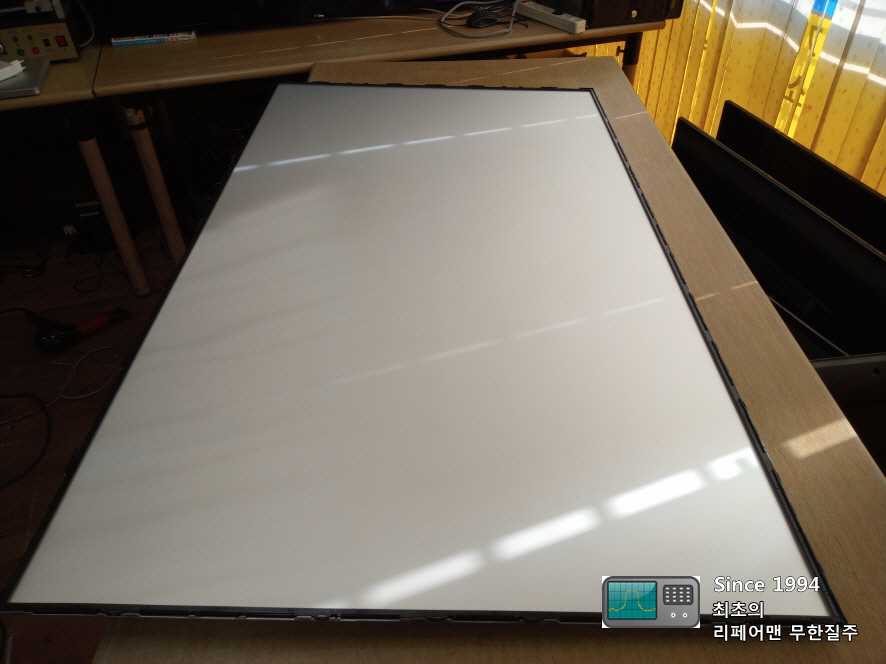

반사 시트지를 벗겨줍니다.
종이 형태이 재질이라 찢어질 수 있으므로 열을 가열해서 조심히 분리합니다.

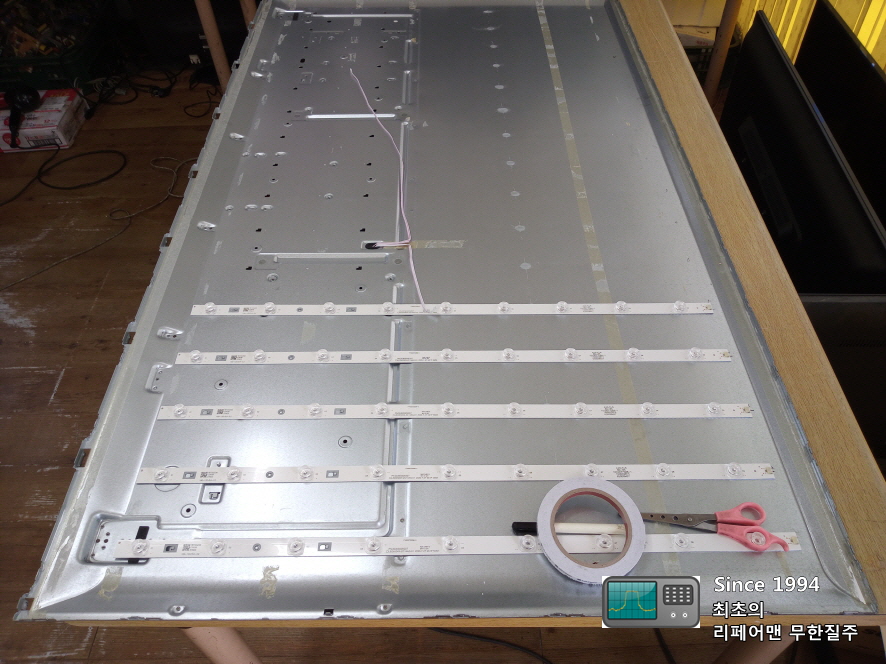

다음 단계는 백라이트를 제거합니다.
백라이트 스트립 바를 모두 분리했습니다.

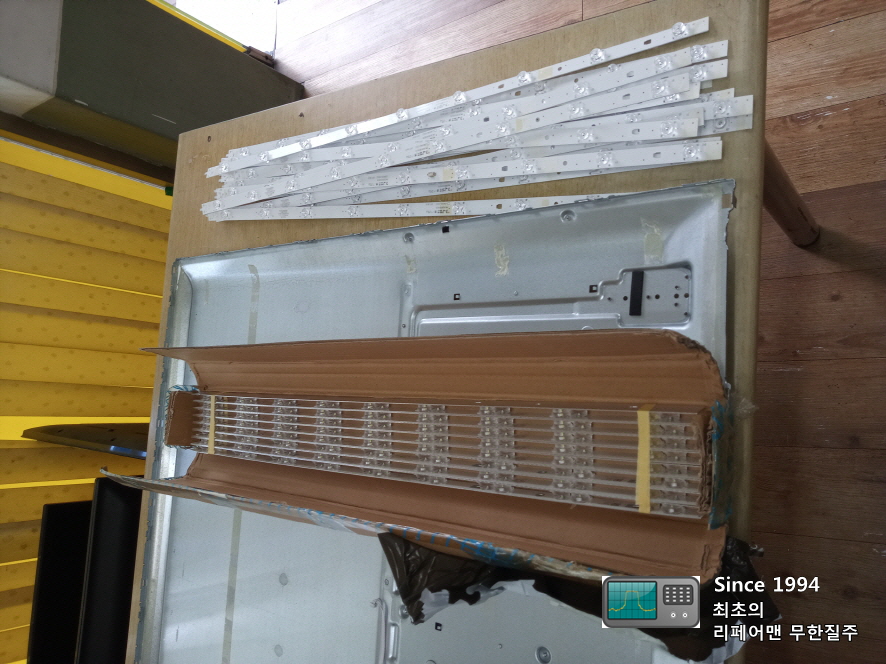

주문한 백라이트도 도착하고
이제 백라이트 교체 작업을 시작합니다.

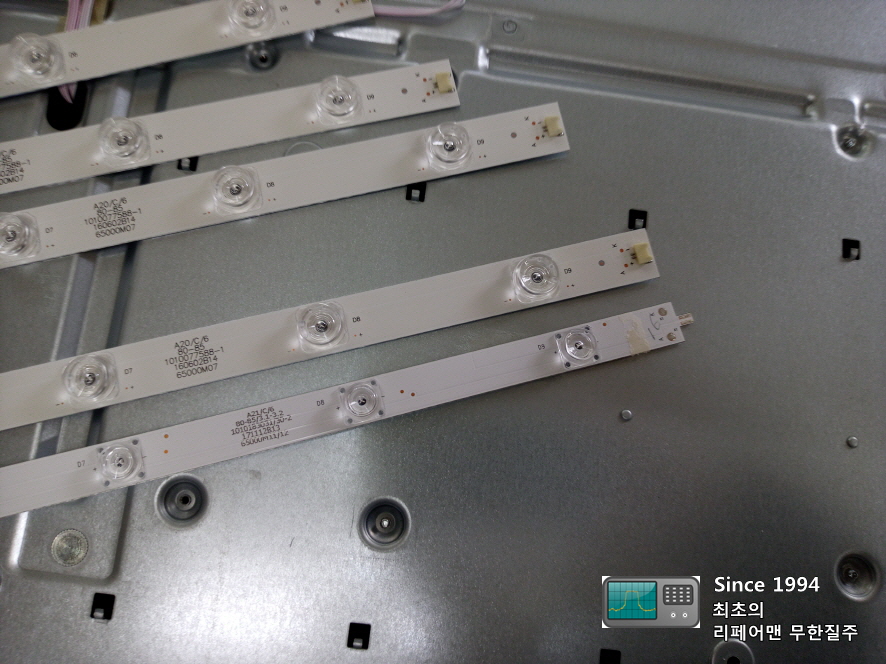

업그레이드 형태라 크기가 다르며 커넥터가 다릅니다.
기존 백라이트보다는 크기가 더 큽니다.
열 흡수가 뛰어난 알루미늄 재질의 백라이트입니다.
렌즈도 큼직합니다.

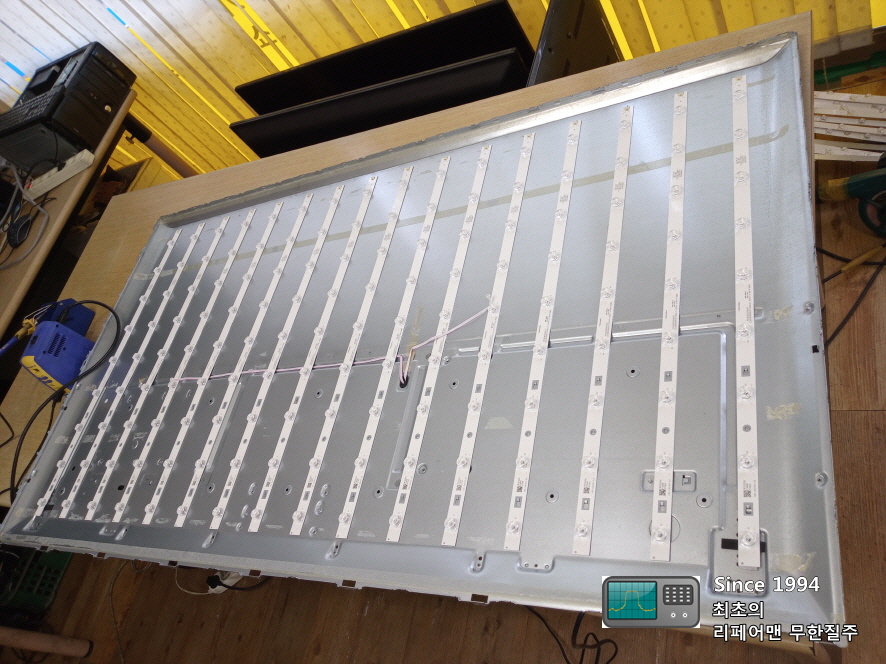

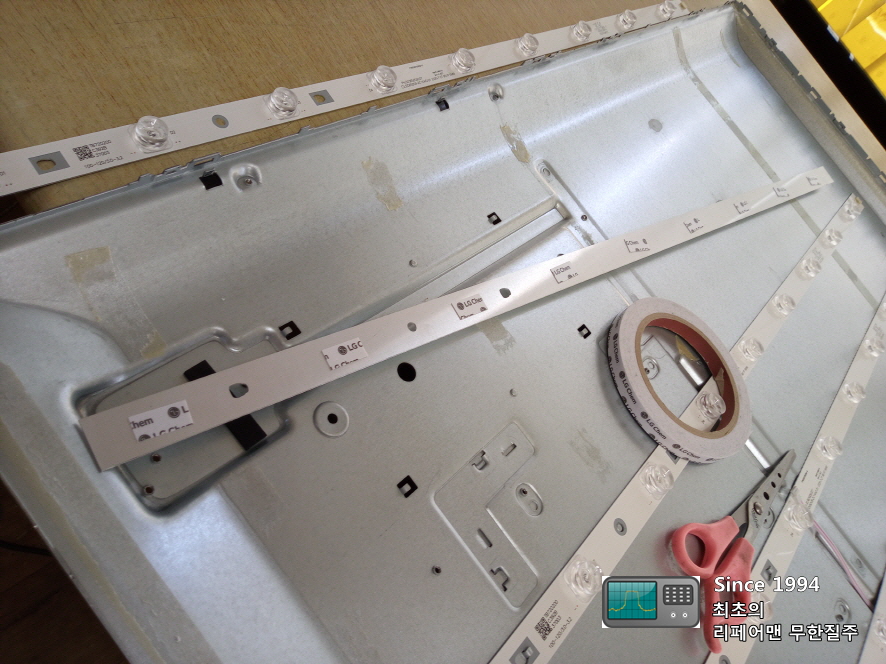

프레임에 하나씩 내열 테이프를 붙인 후 고정합니다.
내열 테이프를 이용해서 열 흡수가 되어 백라이트 수명이 더 길어지겠지요

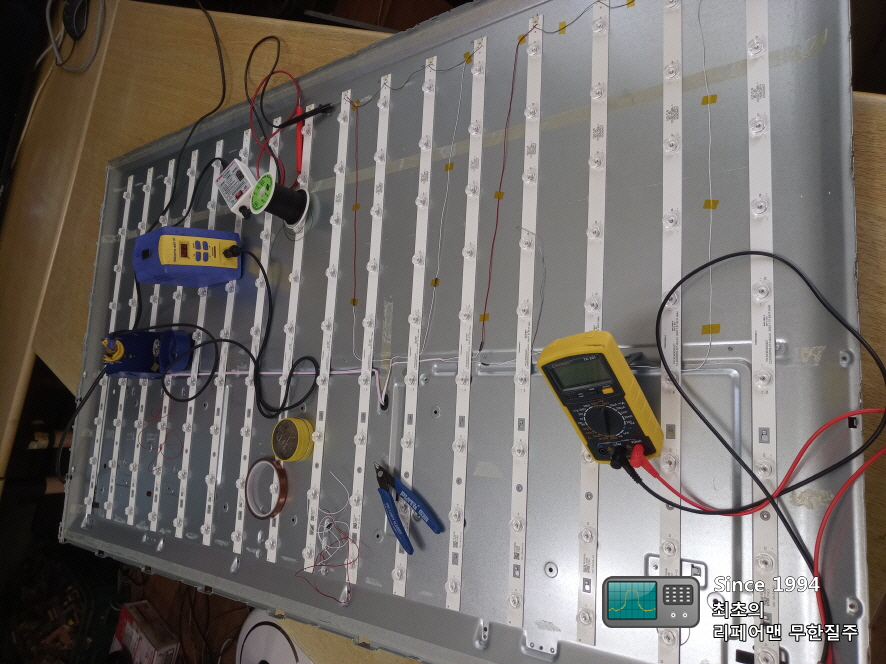

배선을 할 차례입니다.
하나 하나 손이 많이 가는 작업입니다.
블록 당 위치를 잘 선정하여 배선 작업합니다.
작업을 마쳤습니다.

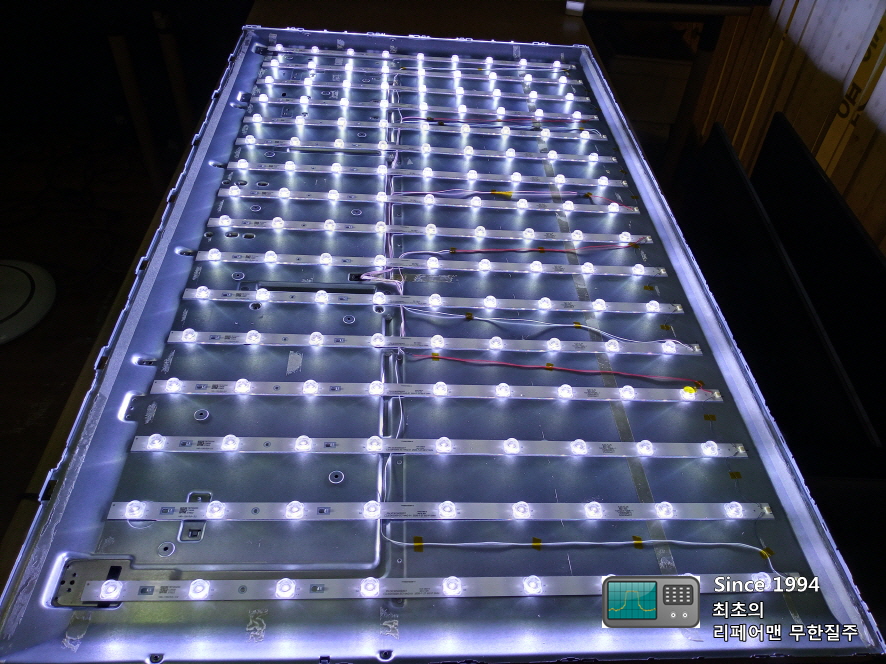

제대로 했는지 확인 후 백라이트 동작 테스트 합니다.

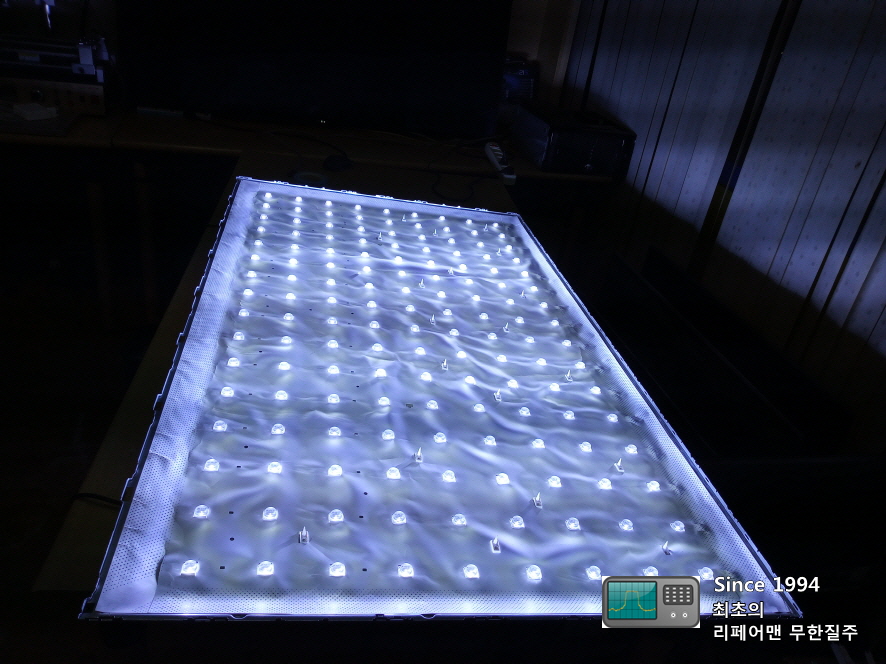

전체가 점등을 합니다.

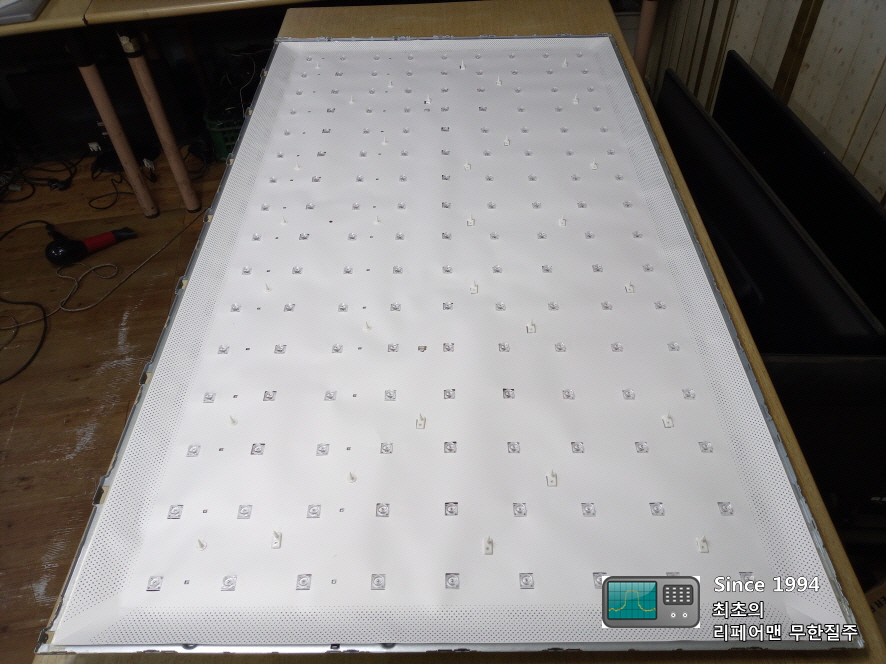

반사 시트지를 붙여주는 작업
반사 시트지를 제대로 붙여주지 않으면
음영이 생기기 때문에 접착력이 뛰어난 청색 내열 테이프를 붙여줍니다.
빈틈 없이 붙어야 반사 시트지가 들뜨지 않습니다.
열을 가열해서 꾸깃한 부분을 평평하게 펴주었습니다.

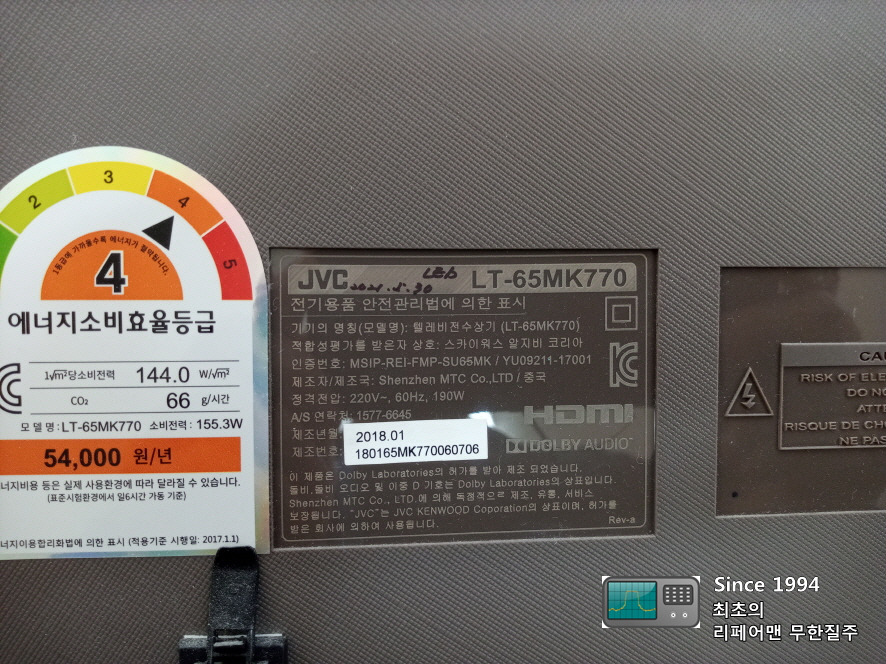

2018년 제조
모델:LT-65MK770
65인치 LED TV

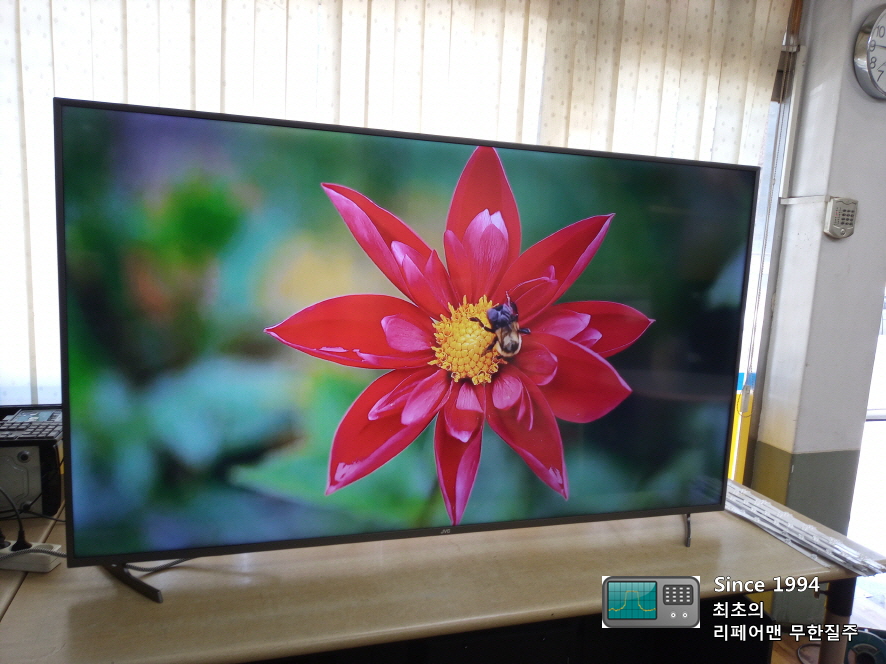

조립을 하고 최종 테스트합니다.

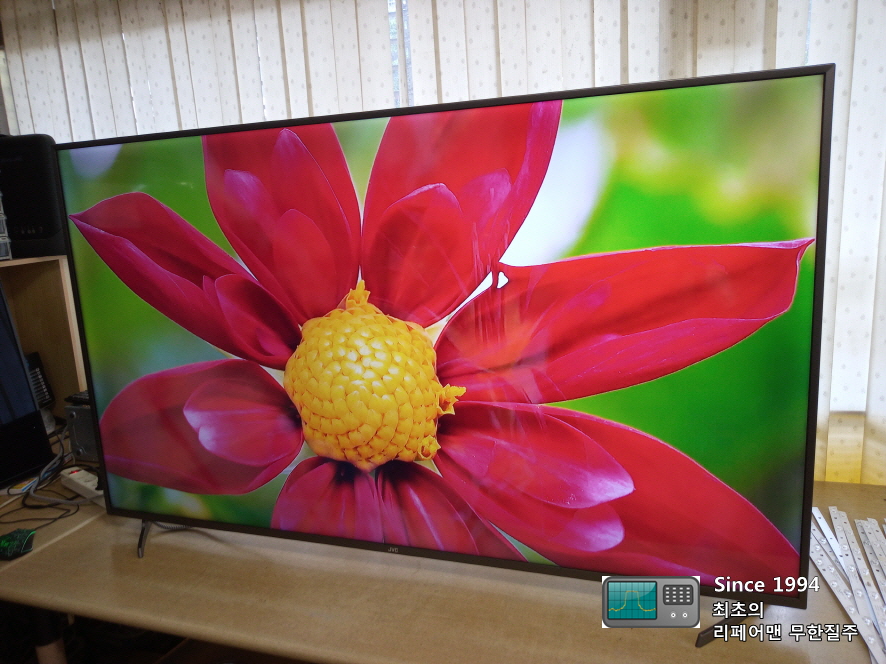

음영 없이 깔끔하게 잘 동작합니다.
자재 수급 및 교체 작업 시간은 5일 정도 소요되었습니다.
JVC 65인치 LED TV 백라이트 교체 사례를 올려보았습니다.
