대구 피트니스클럽에서 모니터 고장으로 방문을 하셨습니다.
POWER PLATE 회사에서 만든 운동기구에 붙은 디스플레이 기기입니다.
백라이트가 켜지지 않아서 깜깜한 상태입니다.
분리하여 점검합니다.
LED 테스트기에서 전압 28.4V까지 올라가다가 떨어지더군요
LED 모듈이 문제입니다.
먼저 터치 패널을 분리하고
열을 가열해서 조심히 분리합니다.
자칫 실수하면 깨지므로 조심스럽게 분리합니다.

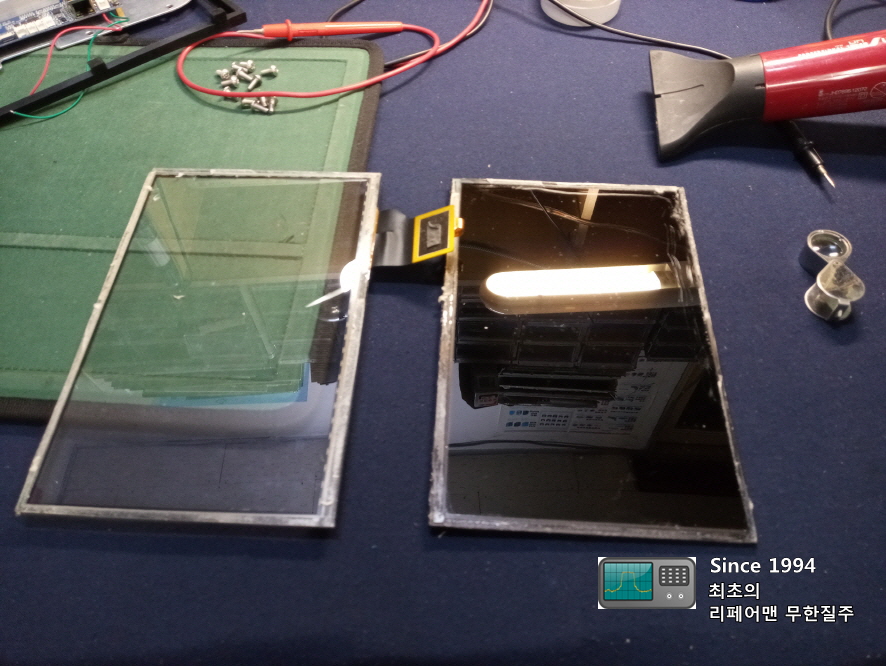

터치 패널 분리하고 액정 프레임을 분리 그리고 패널을 분리
BLU 내부 있는 LED 모듈을 걷어냅니다.
내부 LED 모듈이 보입니다.
LED 소자를 체크합니다.
4개씩 묶어서 병렬로 구성되어 있습니다.
체크 결과
LED 소자가 문제가 있더군요
LED 소자의 불량으로 백라이트가 켜지지 않았더군요
파손된 노트북 액정에서 LED 모듈을 분리했습니다.
동일 자재가 없어 이런 방법으로 수리를 시도합니다.
기존 패널에 이식 준비중입니다.
복잡하고 어려운 작업이였습니다.
LED 모듈 이식 후 테이프로 접합을 합니다.
한 두가지 보완이 필요하더군요
조립 전에 테스트 해봅니다.

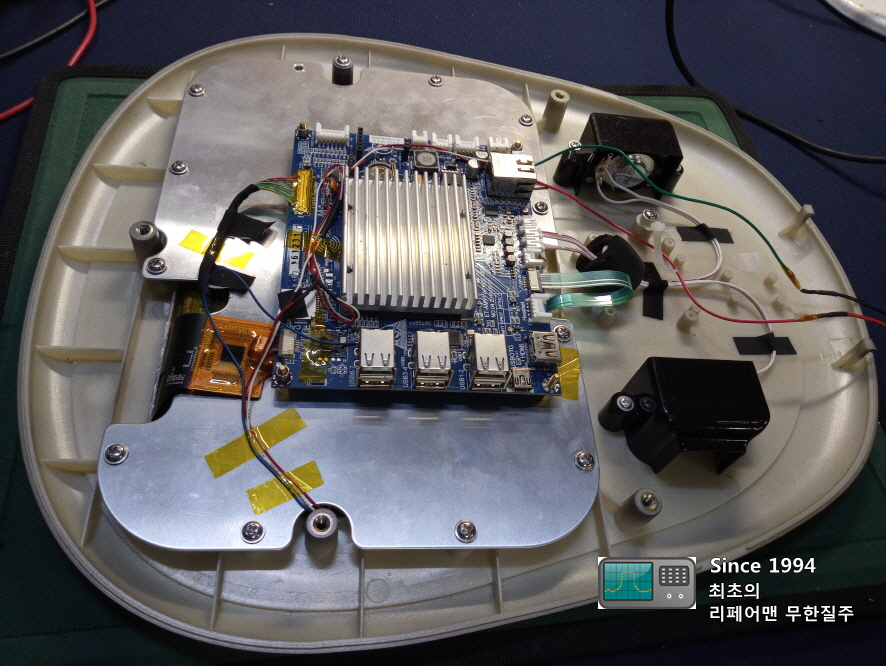

임베디드 메인보드를 구동 시켜봅니다.
정상 부팅을 합니다.
POWER PLATE 로고가 보입니다.
대구 헬스클럽에서 사용되는 모니터 수리를 해드렸습니다.
