삼성 UN55RU7100FXKR 소리는 잘 들리고 영상은 깜깜합니다.
대구 지역에서 입고되었습니다.
분해 후 백라이트 작업합니다.

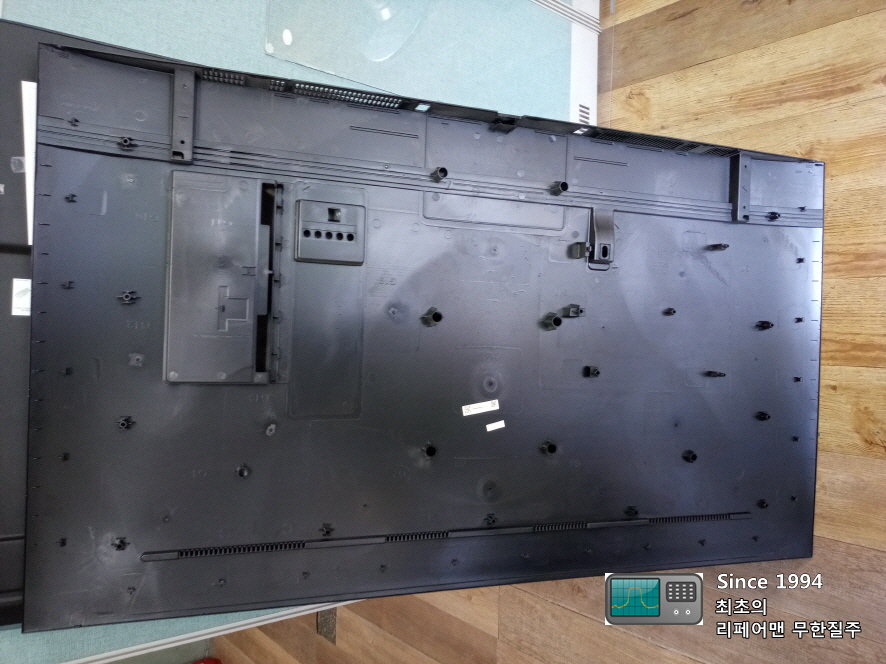

이 기종은 나사 없이 조립된 형태 케이스는 나사가 전혀 없는 형태입니다.
구조가 특이합니다.
보드와 파워도 나사 없이 조립된 형태
원터치식 분리 형태로 조립되었습니다.
나사가 없으니 분해도 간편한 편입니다.
나사 없이 조립된 구조라 꽉 끼워져 있어서 분리가 쉽지는 않더군요
액정 파손될까 두려웠습니다.
55인치 액정을 분리했습니다.
LED 열에 의해서 도광판이 열 변형이 생긴 게 보입니다.
에지 LED 백라이트 바가 좌우측 각각 하나씩 방열판에 붙어있습니다.
한쪽 채널이 죽어도 한쪽은 동작하겠더군요
기존 자재를 재활용해서 고치기로 했습니다.
백라이트 바를 해외 수입해야 하므로 수리 시간이 길어지기 때문입니다.
LED 칩은 기존과 다른 Chip으로 교체했습니다.
이유는 첫째 기존 Chip에 위치한 도광판이 변형되었기 때문이며
두 번째는 기존 Chip이 발열량이 많아서 수명이 짧았기 때문입니다.
LED Chip을 교체 후 내열 테이프로 방열판에 붙여주었습니다.
LED Chip 교체 후 테스트 결과
눈이 부실 정도 밝더군요
양쪽 채널 동일한 LED Chip을 사용해서 교체했습니다.
삼성전자 베트남 공장에서 생산한 55인치 텔레비전 수상기
모델명 UHD TV(UN55RU7100)
나사 없는 구조라서 조립은 간편한 편이지만
패널 손상은 생길 수 있는 구조이기도 하더군요
휨이 발생하기 때문이지요
매우 신중하게 조립해야 합니다.
삼성전자 UN55RU7100FXKR 모델을 고친 사례이며
블로그를 검색하니 해당 모델 수리 사례가 없는 걸로 보아서는
아직 고장이 발생하지 않았거나 또는 판매 대수가 많지 않을 걸로 추정됩니다.
그렇다고 국내 최초로 고친 건 아니겠지만
해당 TV를 수리받은 업체에서는 제가 올려놓은 내용을 참고하셔서 수리하시는데
도움이 되었으면 하는 바람도 가져봅니다.
