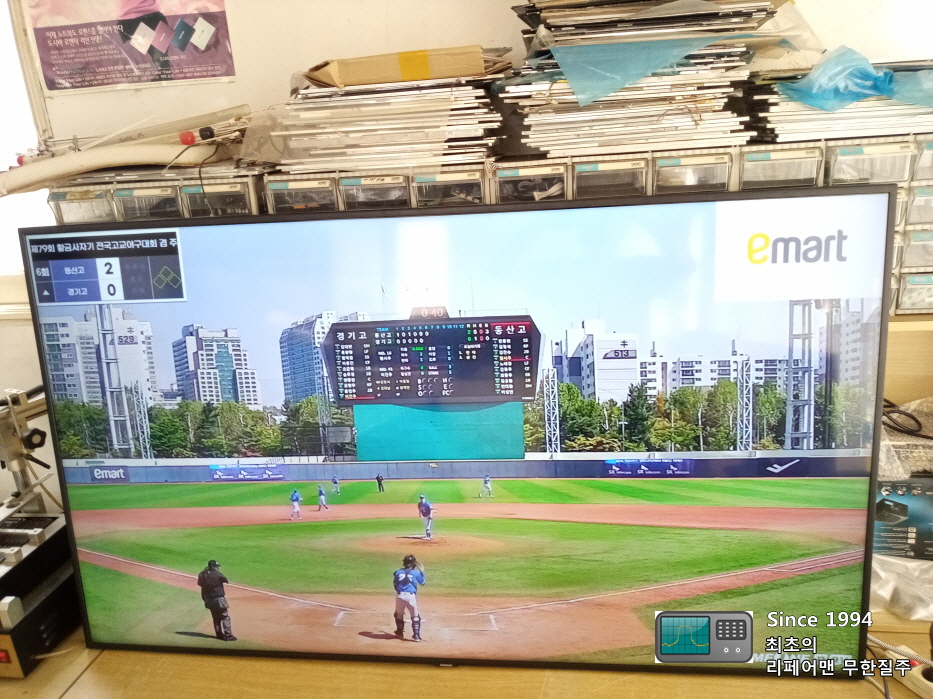

TV 고장 증상부터 확인합니다.
좌측 1/3 영역이 어둡게 보이는 증상으로 백라이트 교체 작업을 해야 합니다.
삼성전자 UN65NU7010FXKR 65인치 UHD TV입니다
나사가 없는 방식이라 프레임이 견고하지 못해서 TV가 뒤틀려서 구조적으로 취약합니다.
나사가 있는 부분은 스탠드 고정 브래킷밖에 없습니다.
나머지는 모두 끼워져서 조립식 방식이라 특이한 구조입니다.

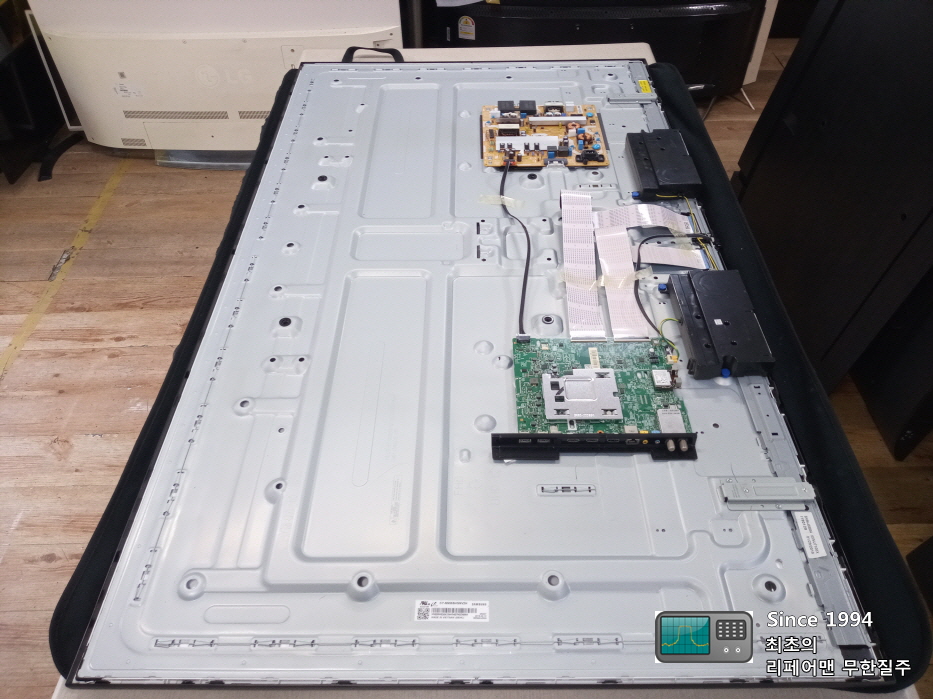

파워와 메인보드를 분리하고 테두리 부분을 분리하는 과정입니다.
프레임 철판 두께가 얇아서 만질 때마다 휘청거립니다.
65인치 LCD 패널을 잡아주려면 프레임이 아주 튼튼해야 하는데 아쉬운 부분입니다.
테두리를 분리하고 조립하는 과정에서 주로 LCD 패널 파손이 발생합니다.
수리 경험이 많아도 조그만 실수를 해도 파손이 될수도 있으므로 초긴장하며 분리합니다.
패널을 분리 후 한 숨을 돌리고 도광판 상태를 확인합니다.
led 칩은 열에 의해서 아크릴 도광판이 녹아 버리기 때문에 도광판 상태를 확인 했더니 다행히 깨끗했습니다.

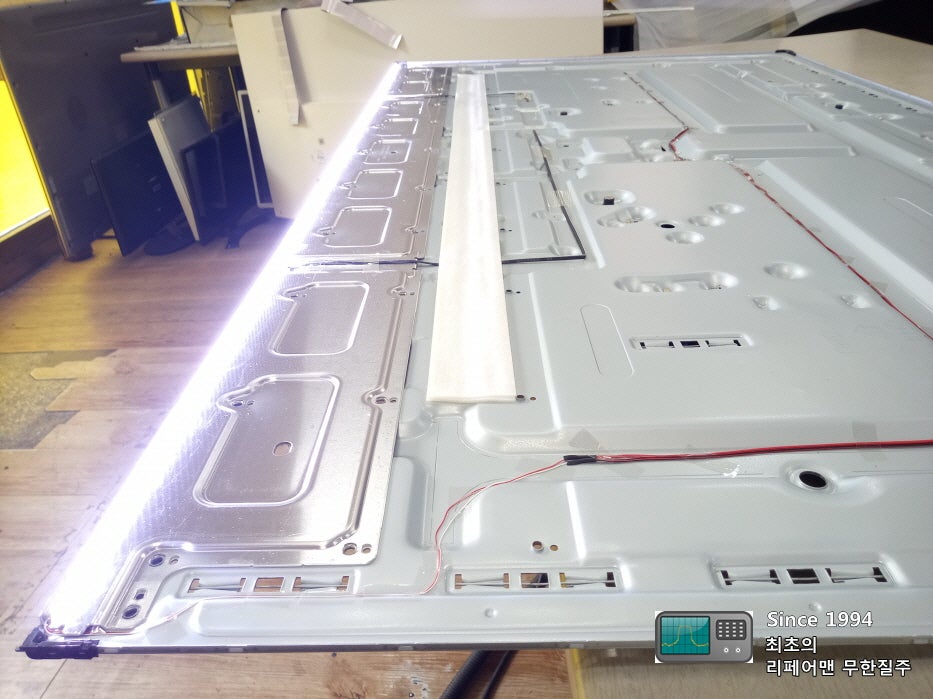

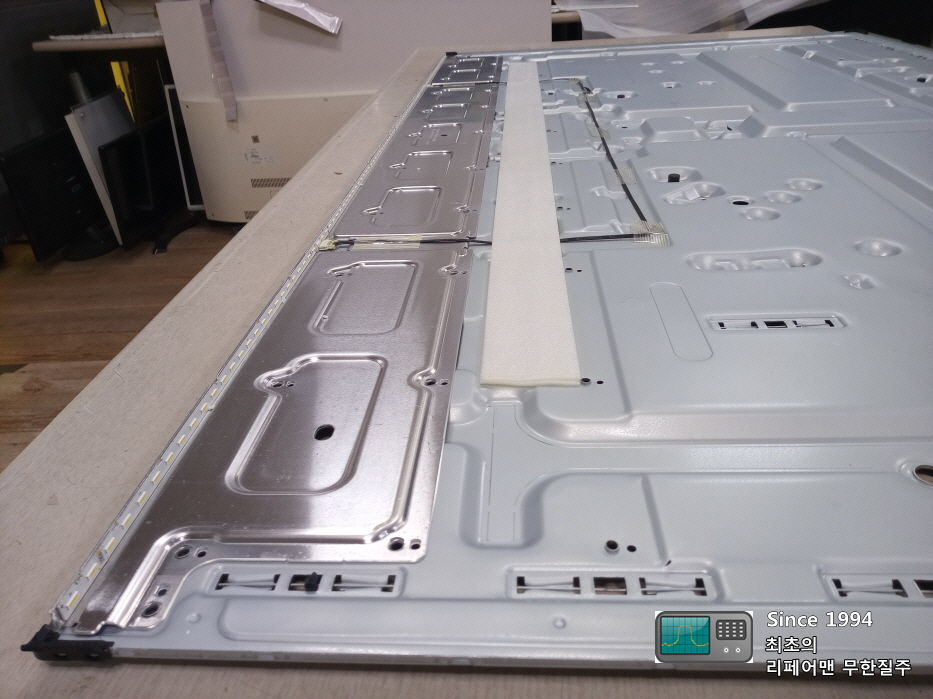

에지 led 백라이트 부품이 보입니다.

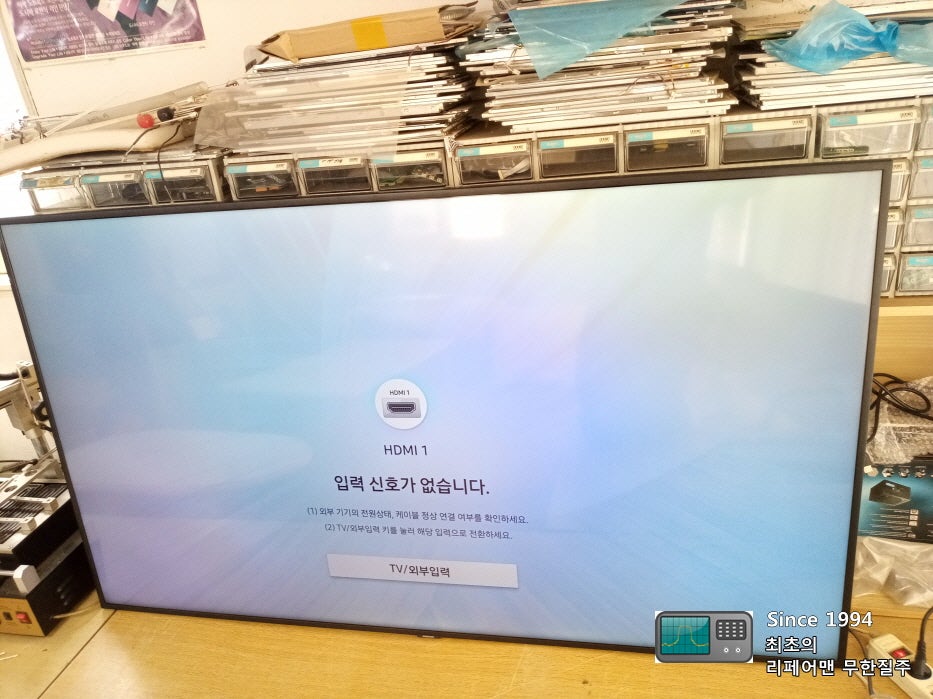

교체를 마치고 테스트합니다.

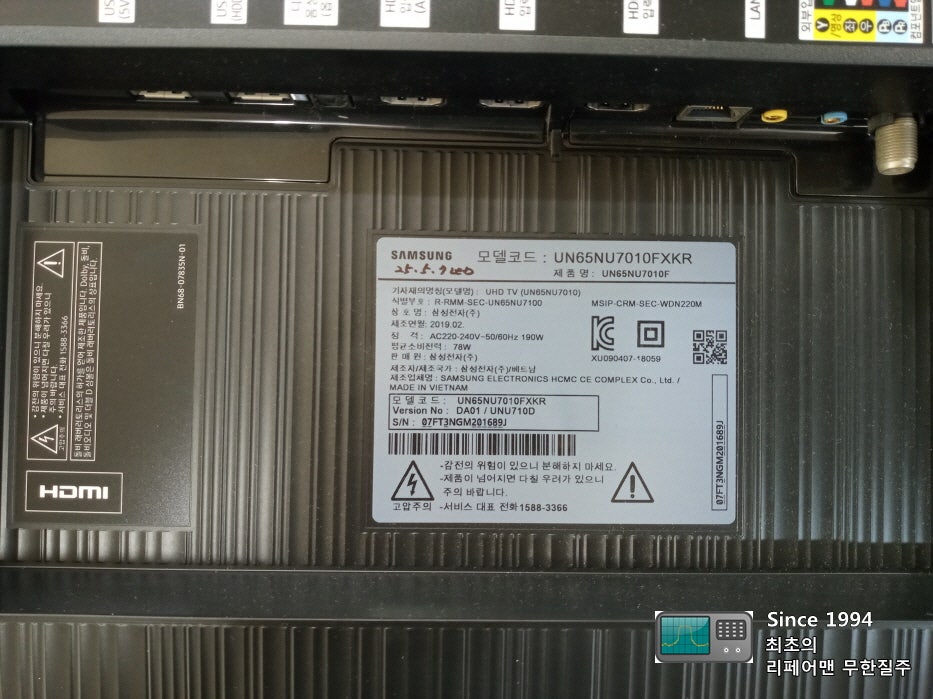

2019년 제조
모델 코드 UN65NU7010FXKR
패널까지 조립을 마치고 빛샘 현상이 발생할 수 있어 확인이 필요합니다.
아랫부분을 보시면 빛샘이 전혀 발생하지 않습니다.
도광판과 밀착 및 밸런스를 잘 맞추어야 빛샘이 발생하지 않아요
특히 해당 TV는
LCD 패널 두께가 얇아서 더욱 잘 깨질수 있어 신경써서 분리해야 합니다.
패널에 대한 부분은 수리가 입고되면 반드시 설명을 드리고 동의를 받고 수리합니다.
