대구 내비수리건 아우디 A7 MIMI 모니터 팝업 및 LCD 블랙아웃 발생





아우디 A7 MIMI 센터페시아 팝업 모니터가 올라와야 하는데 작동하지 않으며 올라오더라도 LCD는 블랙아웃 발생합니다.

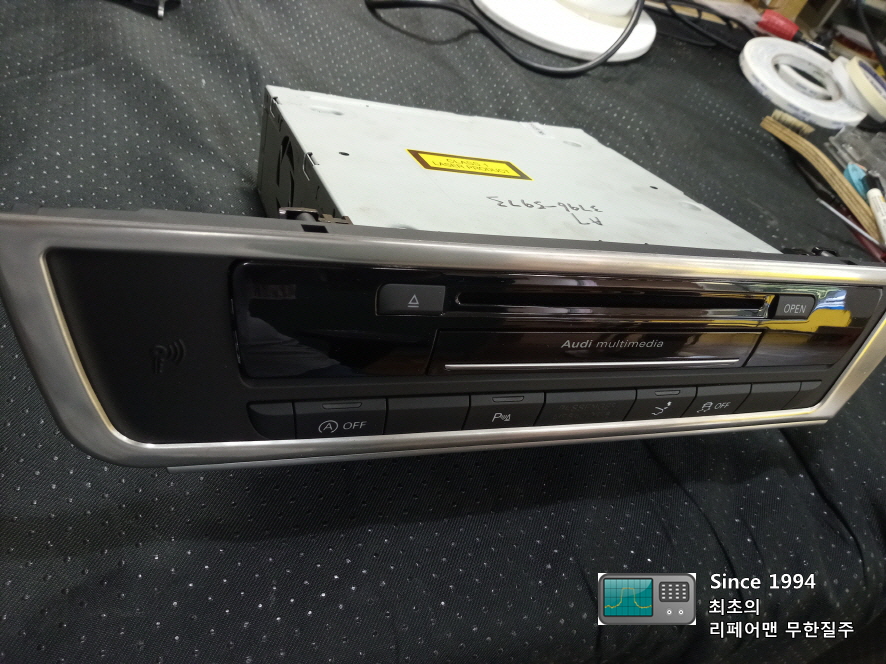

먼저 차량에서 MIMI를 분리 합니다.









분리해보니 한 번 수리를 한 흔적이 보입니다.





​

전면 테두리를 분리합니다.









콘솔을 분리하고 본체를 분해하는 과정입니다.







CD Deck을 분리하면 MIMI 메인보드가 보입니다.





데이터 버퍼용 HDD가 보이네요





FPC 필름을 분리합니다.







​프론트 케이스를 분리합니다.









나사도 많고 나사 규격도 달라 보관을 따로 해야 합니다.



다음 차례 MIMI 메인보드를 분리합니다.





​

HDD와 툴러도 같이 분해해야 합니다.









아우디 A7 MIMI 메인보드 하부 모습입니다.





​

메인보드 세척부터 합니다.







케이스가 방열판 역할을 하기 때문에 서멀 패드가 붙어있습니다.





​

EEPROM 및 CPU가 보이네요 입출력 포트가 통합된 형태라 수리 시 어려움이 있습니다.







​

보드 휨을 방지하기 위해서 설치된 서포트도 분리합니다.





4GO 035 748 D

아우디 J794 모듈 표시가 보입니다.







​

수리를 마치고 차량에 장착한 후 데스트를 합니다.

바로 작동여부 확인가능하며 정상 동작을 합니다.
